Goldblitz Gestell Felsenspinne Version 2

ab 79.95€
inkl. 19% MwSt.
zzgl. Versandkosten

Lieferumfang

  • Goldblitz Gestell Felsenspinne Version 2
  • Handhabungspaket: normal (Kreuzgriffe)
  • Aufbauanleitung (Deutsch)
  • Optional: Handhabungspaket Klemmhebel
  • Optional: Lange Beine

Empfohlenes Zubehör

keins

Grundlagen

Durch die maximale Anzahl von Freiheitsgraden an den Beinen lässt die 'Spinne' keine Wünsche im Punkt Positionierbarkeit offen. Denkbar sind sogar Anwendungen, bei denen das Gestell horizontal verkeilt wird und den Boden gar nicht berührt. Das Gestell kann zum Transport in die Rinne gelegt werden. Die Tragfähigkeit wurde durch die Verwendung von einrastender Gelenke im entscheidenden Gelenk wesentlich erhöht!

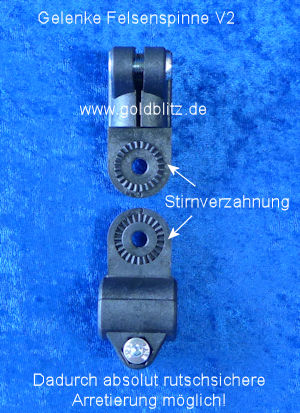

Im obigen Bild kann man die Rastersperre gut erkennen. Die Rasterweite beträgt ca. 15 Grad. Im Klemmpaket "Klemmhebel" wird diese Kreuzschraube nicht ersetzt, da es hier keine "dosierbare" Kraft gibt, sondern das Gelenk entweder offen oder zu ist!

Dieses Gestell richtet sich an die High-End user und alle, die einen weiten Anmarsch haben oder eben besonders explorationsfreudig sind (Schließen sie nicht vom Gewicht auf die Tragbarkeit! Die Sperrigkeit ist bei diesem Gestell extrem gering). Die vielen Freiheitsgrade lassen eine optimale Einstellung aller Parameter zu. Zusätzliches Plus: bei langen Anreisen ohne Kraxe (Gestellrucksack) lässt sich das Gestell elegant in der Rinne verstauen.

Beschreibung der Verstellmöglichkeiten

Im obigen Bild sind die Verstellmöglichkeiten der Felsenspinne dargestellt.

  • Verstellung 1: Längenverstellung der Beine. Hier kann der Abstand des Gestells vom Boden eingestellt werden. Im Klemmpaket "Klemmhebel" wird dieser Kreuzgriff durch einen Klemmhebel ersetzt.
  • Verstellung 2: Drehung um Auslegerachse. Bit dieser Kreuzschraube kann der äußere Teil des Beines um den Ausleger um 360 Grad gedreht werden. Dies dient zum Einstellen eines Längssturzes, um bessere Standfestigkeit zu bekommen. Im Klemmpaket "Klemmhebel" wird dieser Kreuzgriff durch einen Klemmhebel ersetzt.
  • Verstellung 3: Knickgelenk mit Sperre. An diesem Gelenk kann der äußere Teil des Beines um 180 Grad gedreht werden. Das Gelenk beinhaltet eine Sperreinheit zur rutschfreien Arretierung. Auf Grund der Kollisionskonturen ist der reale Einstellbereich von -30 Grad bis +90 Grad beschränkt. Das sollte für alle Anwendungen mehr als ausreichen.
  • Verstellung 4: Drehung um Querholm. An diesem Gelenk kann das gesamte Bein um 360 Grad um den Querholm gedreht werden. Ist das Knickgelenk "gerade", entspricht dies der Drehung um Verstellung 2.

Beschreibung der Optionen

Handhabung: Hier gibt es zwei Optionen: bei "normal" wird das Gestell mit Kreuzgriffen an jeder Stellschraube ausgeliefert. Klemmpaket "Klemmhebel" werden alle Kreuzgriffe bis auf den am sperrbaren Gelenk durch Klemmhebel ersetzt. Die Klemmhebel haben den Vorteil, dass die Klemmkräfte kleiner werden und somit das gesamte Gestell besser bedienbar wird. Zudem ist die Verstellung mit Handschuhen deutlich einfacher. Wir empfehlen, so viele Kreuzgriffe wie möglich durch Klemmhebel zu ersetzen. Natürlich ist das Gestell auch mit den Kreuzgriffen sehr gut zu verwenden!

Beine: Hier gibt es die Auswahl zwischen den normalen Beinen mit ca. 420mm Länge und den extra langen Beinen mit ca. 720mm Länge. Die extra langen Beine ersetzen die 420mm Beine!

Beschreibung des Zubehörs

keine

Bemerkungen

Es gibt eine Zusammenbauanleitung der Felsenspinne V2 als PDF auf unserem Server. Die Dateigröße ist ca. 3,5MB.


Anzahl:

  • Artikelnummer: felsenspinne_002
  • Gewicht: 1.5kg
  • Hergestellt von: Goldblitz
